SVG無功補償裝置

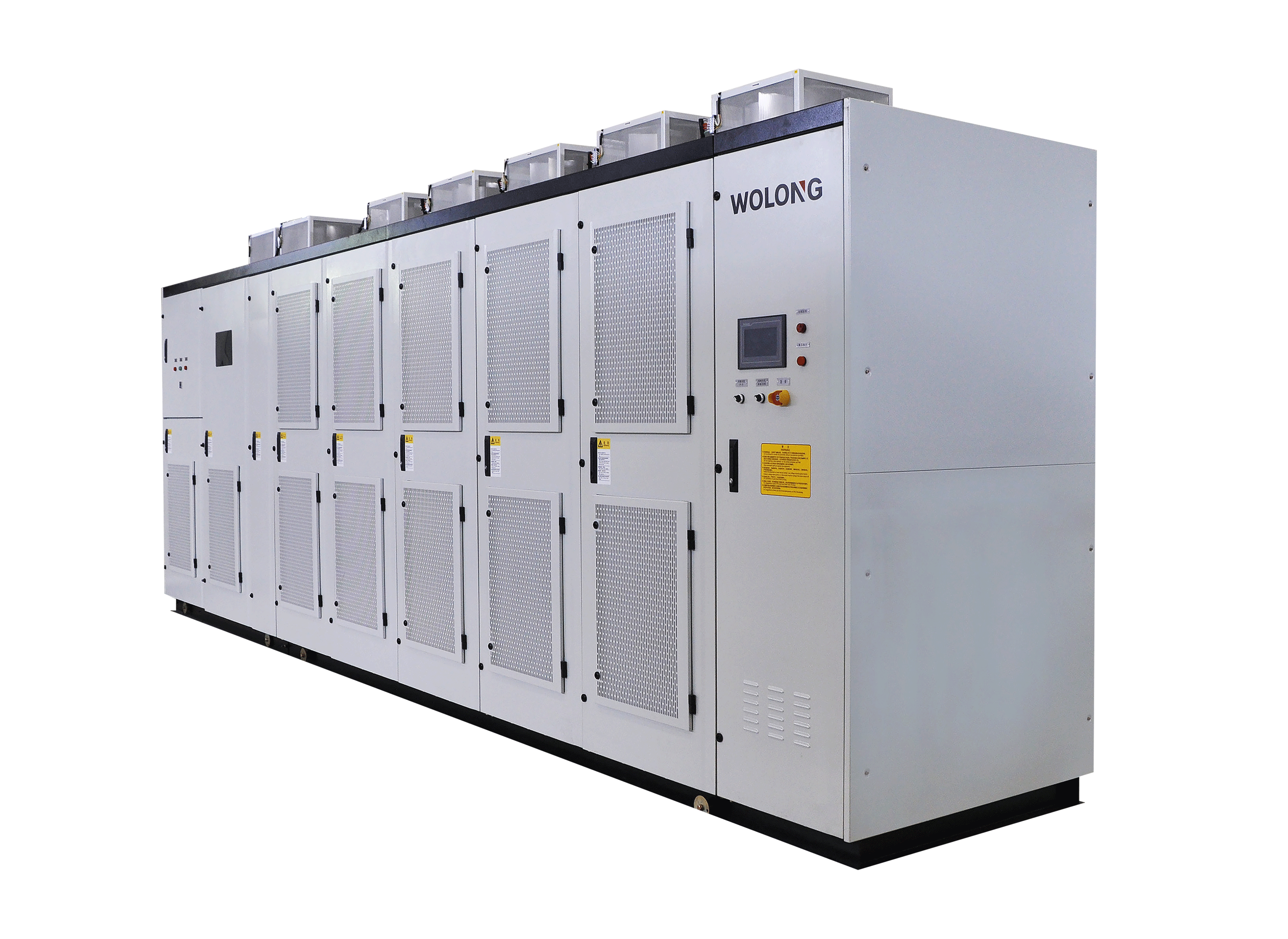

高壓鏈式靜止無功發生器（6kV、10kV）
該產品利用可關斷大功率電力電子器件（IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)恼{(diào)節橋式電路交流側輸出電壓的幅值和相位，發出感性或者容性無功；該產品作為有源型補償裝置，可以起到提高功率因數，濾除諧波，穩定電網端電壓的電能質量綜合治理的功用。適用于冶金，光伏、風電、煤礦及非煤礦山、化工、長輸管線、市政、港口碼頭、軌道交通等
產品特點
-
技術特征響應速度快、調節范圍廣、占地面積小、損耗低
-
補償方式可發出感性或容性補償無功，具備有源濾波能力可對諧波電流進行跟蹤治理，可支撐電網電壓
-
散熱方式可采用風冷、水冷、空調等
-
拓撲結構星接或角接
運行條件
-
-15℃～+40℃環境空氣溫度
-
≤90%（當溫度為25℃時）環境空氣月平均最高相對濕度
-
≤1KM海拔
規格參數
| 額定電壓： | 6/10kV |
| 額定容量： | ±500~12000kVar[6kV電壓時] ±500~20000kVar[10kV電壓時] |
| 機柜形式： | 戶內 |
| 防護等級： | IP30 |
| 冷卻方式： | 風冷、水冷、空調 |
| 系統組成： | 啟動系統、功率系統、控制系統、散熱系統 |
